KLAPPENSTELLANTRIEBE

mit Federrücklauf

JOVENTA-Stellantriebe

KLAPPENSTELLANTRIEBE JOVENTA MIT FEDERRÜCKLAUF

Springback 3 Nm

Die elektrischen Federrücklauf-Stellantriebe der JOVENTA® SPRINGBACK Baureihen sind speziell für die Motorisierung von Sicherheitsklappen (Frostschutz) in Klimaanlagen sowie für Rauchklappen und Dichtklappen mit Sicherheitsfunktion entwickelt worden. Beim Anlegen der Steuerspannung bringt der Stellantrieb unter gleichzeitiger Spannung der integrierten Feder die Klappe in die Betriebsstellung.Bei Spannungsabschaltung oder -ausfall fährt der Antrieb mit Hilfe der Feder in die Ausgangsstellung (Sicherheitsstellung) zurück.

Universal-Adapter für: Rundachsen 6…12 mm Ø und Vierkantachsen
6…8 mm SW sowie Mindestachslänge 20 mm (Klemmbock unter dem Antrieb, sonst 84 mm).

DAF1.03

Drehmoment 3 Nm, Klappen bis 0,6 m2
Laufzeit Motor 60 s, Feder 12…17 s

Versorgungsspannung 24 V AC
Ansteuerung 2-Punkt, Kabelanschluß
keine Hilfsschalter

DAF1.03S

Drehmoment 3 Nm, Klappen bis 0,6 m2
Laufzeit Motor 60 s, Feder 12…17 s

Versorgungsspannung 24 V AC
Ansteuerung 2-Punkt, Kabelanschluß
1 Hilfsschalter

DBF1.03

Drehmoment 3 Nm, Klappen bis 0,6 m2
Laufzeit Motor 150 s, Feder 12…17 s

Versorgungsspannung 24 V AC
Ansteuerung 2-/3-Punkt, Kabelanschluß
keine Hilfsschalter

DBF1.03S

Drehmoment 3 Nm, Klappen bis 0,6 m2
Laufzeit Motor 150 s, Feder 12…17 s

Versorgungsspannung 24 V AC
Ansteuerung 2-/3-Punkt, Kabelanschluß
1 Hilfsschalter

DBF1.03Z

Drehmoment 3 Nm, Klappen bis 0,6 m2
Laufzeit Motor 90 s, Feder 12…17 s

Versorgungsspannung 24 V AC
Ansteuerung 2-/3-Punkt, Schnellläufer, Kabelanschluß
keine Hilfsschalter

DBF1.03SZ

Drehmoment 3 Nm, Klappen bis 0,6 m2
Laufzeit Motor 90 s, Feder 12…17 s

Versorgungsspannung 24 V AC
Ansteuerung 2-/3-Punkt, Schnellläufer, Kabelanschluß
1 Hilfsschalter

DMF1.03

Drehmoment 3 Nm, Klappen bis 0,6 m2
Laufzeit Motor 150 s, Feder 12…17 s

Versorgungsspannung 24 V AC
Ansteuerung 0(2)…10 V DC, Kabelanschluß
keine Hilfsschalter

DMF1.03S

Drehmoment 3 Nm, Klappen bis 0,6 m2
Laufzeit Motor 150 s, Feder 12…17 s

Versorgungsspannung 24 V AC
Ansteuerung 0(2)…10 V DC, Kabelanschluß
1 Hilfsschalter

DMF1.03Z

Drehmoment 3 Nm, Klappen bis 0,6 m2
Laufzeit Motor 90 s, Feder 12…17 s

Versorgungsspannung 24 V AC
Ansteuerung 0(2)…10 V DC, Schnellläufer, Kabelanschluß
keine Hilfsschalter

DMF1.03SZ

Drehmoment 3 Nm, Klappen bis 0,6 m2
Laufzeit Motor 90 s, Feder 12…17 s

Versorgungsspannung 24 V AC
Ansteuerung 0(2)…10 V DC, Schnellläufer, Kabelanschluß
1 Hilfsschalter

DAF2.03

Drehmoment 3 Nm, Klappen bis 0,6 m2
Laufzeit Motor 60 s, Feder 12…17 s

Versorgungsspannung 230 V AC
Ansteuerung 2-Punkt, Kabelanschluß
keine Hilfsschalter

DAF2.03S

Drehmoment 3 Nm, Klappen bis 0,6 m2
Laufzeit Motor 60 s, Feder 12…17 s

Versorgungsspannung 230 V AC
Ansteuerung 2-Punkt, Kabelanschluß
1 Hilfsschalter

DAF2.03Z

Drehmoment 3 Nm, Klappen bis 0,6 m2
Laufzeit Motor 27 s, Feder 12…17 s

Versorgungsspannung 230 V AC
Ansteuerung 2-Punkt, Schnellläufer, Kabelanschluß
keine Hilfsschalter

DAF2.03SZ

Drehmoment 3 Nm, Klappen bis 0,6 m2
Laufzeit Motor 27 s, Feder 12…17 s

Versorgungsspannung 230 V AC
Ansteuerung 2-Punkt, Schnellläufer, Kabelanschluß
1 Hilfsschalter

Springback 8 Nm

Die elektrischen Federrücklauf-Stellantriebe der JOVENTA® SPRINGBACK Baureihen sind speziell für die Motorisierung von Sicherheitsklappen (Frostschutz) in Klimaanlagen sowie für Rauchklappen und Dichtklappen mit Sicherheitsfunktion entwickelt worden. Beim Anlegen der Steuerspannung bringt der Stellantrieb unter gleichzeitiger Spannung der integrierten Feder die Klappe in die Betriebsstellung.Bei Spannungsabschaltung oder -ausfall fährt der Antrieb mit Hilfe der Feder in die Ausgangsstellung (Sicherheitsstellung) zurück.

Universal-Adapter für: Rundachsen 8…16 mm Ø und Vierkantachsen
6…12 mm SW sowie Mindestachslänge 20 mm (Klemmbock unter dem Antrieb, sonst
84 mm).

DAF1.08N

Drehmoment 8 Nm, Klappen bis 2 m2
Laufzeit Motor 60 s, Feder 13…26 s

Versorgungsspannung 24 V AC
Ansteuerung 2-Punkt, Kabelanschluß
keine Hilfsschalter

DAF1.08SN

Drehmoment 8 Nm, Klappen bis 2 m2
Laufzeit Motor 60 s, Feder 13…26 s

Versorgungsspannung 24 V AC
Ansteuerung 2-Punkt, Kabelanschluß
2 Hilfsschalter

DBF1.08N

Drehmoment 8 Nm, Klappen bis 2 m2
Laufzeit Motor 60 s, Feder 13…26 s

Versorgungsspannung 24 V AC
Ansteuerung 2-/3-Punkt, Kabelanschluß
keine Hilfsschalter

DBF1.08SN

Drehmoment 8 Nm, Klappen bis 2 m2
Laufzeit Motor 60 s, Feder 13…26 s

Versorgungsspannung 24 V AC
Ansteuerung 2-/3-Punkt, Kabelanschluß
2 Hilfsschalter

DMF1.08N

Drehmoment 8 Nm, Klappen bis 2 m2
Laufzeit Motor 60 s, Feder 13…26 s

Versorgungsspannung 24 V AC
Ansteuerung 0(2)…10 V DC, Kabelanschluß
keine Hilfsschalter

DMF1.08SN

Drehmoment 8 Nm, Klappen bis 2 m2
Laufzeit Motor 60 s, Feder 13…26 s

Versorgungsspannung 24 V AC
Ansteuerung 0(2)…10 V DC, Kabelanschluß
2 Hilfsschalter

DAF2.08N

Drehmoment 8 Nm, Klappen bis 2 m2
Laufzeit Motor 60 s, Feder 13…26 s

Versorgungsspannung 230 V AC
Ansteuerung 2-Punkt, Kabelanschluß
keine Hilfsschalter

DAF2.08SN

Drehmoment 8 Nm, Klappen bis 2 m2
Laufzeit Motor 60 s, Feder 13…26 s

Versorgungsspannung 230 V AC
Ansteuerung 2-Punkt, Kabelanschluß
2 Hilfsschalter

Springback 16 Nm

Die elektrischen Federrücklauf-Stellantriebe der JOVENTA® SPRINGBACK Baureihen sind speziell für die Motorisierung von Sicherheitsklappen (Frostschutz) in Klimaanlagen sowie für Rauchklappen und Dichtklappen mit Sicherheitsfunktion entwickelt worden. Beim Anlegen der Steuerspannung bringt der Stellantrieb unter gleichzeitiger Spannung der integrierten Feder die Klappe in die Betriebsstellung.Bei Spannungsabschaltung oder -ausfall fährt der Antrieb mit Hilfe der Feder in die Ausgangsstellung (Sicherheitsstellung) zurück.

Universal-Adapter für: Rundachsen 10…20 mm Ø und Vierkantachsen
10…16 mm SW sowie Mindestachslänge 72 mm.

DA1.F

Drehmoment 16 Nm, Klappen bis 4 m2
Laufzeit Motor 90 s, Feder 10 s

Versorgungsspannung 24 V AC/DC
Ansteuerung 2-Punkt, Klemmenanschluß
keine Hilfsschalter

DA1.FS

Drehmoment 16 Nm, Klappen bis 4 m2
Laufzeit Motor 90 s, Feder 10 s

Versorgungsspannung 24 V AC/DC
Ansteuerung 2-Punkt, Klemmenanschluß
2 Hilfsschalter

DM1.1F

Drehmoment 16 Nm, Klappen bis 4 m2
Laufzeit Motor 90 s, Feder 10 s

Versorgungsspannung 24 V AC/DC
Ansteuerung 0(2)…10 V DC, Klemmenanschluß
keine Hilfsschalter

DM1.1FS

Drehmoment 16 Nm, Klappen bis 4 m2
Laufzeit Motor 90 s, Feder 10 s

Versorgungsspannung 24 V AC/DC
Ansteuerung 0(2)…10 V DC, Klemmenanschluß
2 Hilfsschalter

DA2.F

Drehmoment 16 Nm, Klappen bis 4 m2
Laufzeit Motor 90 s, Feder 10 s

Versorgungsspannung 230 V AC
Ansteuerung 2-Punkt, Klemmenanschluß
keine Hilfsschalter

DA2.FS

Drehmoment 16 Nm, Klappen bis 4 m2
Laufzeit Motor 90 s, Feder 10 s

Versorgungsspannung 230 V AC
Ansteuerung 2-Punkt, Kabelanschluß
2 Hilfsschalter

Springback 20 Nm

Die elektrischen Federrücklauf-Stellantriebe der JOVENTA® SPRINGBACK Baureihen sind speziell für die Motorisierung von Sicherheitsklappen (Frostschutz) in Klimaanlagen sowie für Rauchklappen und Dichtklappen mit Sicherheitsfunktion entwickelt worden. Beim Anlegen der Steuerspannung bringt der Stellantrieb unter gleichzeitiger Spannung der integrierten Feder die Klappe in die Betriebsstellung.Bei Spannungsabschaltung oder -ausfall fährt der Antrieb mit Hilfe der Feder in die Ausgangsstellung (Sicherheitsstellung) zurück.

Universal-Adapter für: Rundachsen 12…19 mm Ø und Vierkantachsen
10…14 mm SW sowie Mindestachslänge 80 mm (45 mm mit Klemmbock unter dem Antrieb).

DAF1.20

Drehmoment 20 Nm, Klappen bis 5 m2
Laufzeit Motor 24…57 s, Feder 11…15 s

Versorgungsspannung 24 V AC/DC
Ansteuerung 2-Punkt, Kabelanschluß
keine Hilfsschalter

DAF1.20S

Drehmoment 20 Nm, Klappen bis 5 m2
Laufzeit Motor 24…57 s, Feder 11…15 s

Versorgungsspannung 24 V AC/DC
Ansteuerung 2-Punkt, Kabelanschluß
2 Hilfsschalter

DBF1.20S

Drehmoment 20 Nm, Klappen bis 5 m2
Laufzeit Motor 24…57 s, Feder 11…15 s

Versorgungsspannung 24 V AC/DC
Ansteuerung 3-Punkt, Kabelanschluß
2 Hilfsschalter

DMF1.20

Drehmoment 20 Nm, Klappen bis 5 m2
Laufzeit Motor 24…57 s, Feder 11…15 s

Versorgungsspannung 24 V AC/DC
Ansteuerung 0(2)…10 V DC, Kabelanschluß
keine Hilfsschalter

DMF1.20S

Drehmoment 20 Nm, Klappen bis 5 m2
Laufzeit Motor 24…57 s, Feder 11…15 s

Versorgungsspannung 24 V AC/DC
Ansteuerung 0(2)…10 V DC, Klemmenanschluß
2 Hilfsschalter

DAF2.20

Drehmoment 20 Nm, Klappen bis 5 m2
Laufzeit Motor 24…57 s, Feder 11…15 s

Versorgungsspannung 230 V AC
Ansteuerung 2-Punkt, Klemmenanschluß
keine Hilfsschalter

DAF2.20S

Drehmoment 20 Nm, Klappen bis 5 m2
Laufzeit Motor 24…57 s, Feder 11…15 s

Versorgungsspannung 230 V AC
Ansteuerung 2-Punkt, Kabelanschluß
2 Hilfsschalter

Security Fire 8 Nm

Die elektrischen Federrücklauf-Stellantriebe der JOVENTA® SECURITY FIRE Baureihe sind speziell für die Motorisierung von Brandschutzklappen entwickelt worden. Nach Anlegen der Versorgungsspannung bringt der Antrieb unter gleichzeitigem Spannen der integrierten Feder die Klappe in die Betriebsstellung (AUF). Bei einer Unterbrechnung der Energieversorgung des Antriebs wird die Klappe durch die gespeicherte Federenergie unverzüglich in die Sicherheitsstellung (ZU) gefahren. Die manuelle Stellungsfixierung vermittels Handkurbel wird bei elektrischem Betrieb des Stellantriebs automatisch aufgehoben. Die Antriebe sind je nach Ausführung mit Thermosensoren für Kanal und/oder Umgebung ausgerüstet, die beim Übersteigen einer Temperatur von 72 °C den Federrücklauf auslösen. Die einfachste Ausführung verfügt nicht über Thermosensoren.

Montage an Klappenachse: integrierter 12 mm Vierkant-Achsadapter sowie optionale Adapter für 10 mm und 8 mm Vierkantachsen

SAF1.08Sx/12

Drehmoment 8 Nm,
Laufzeit Motor 60 s nominal, Feder 21 s nominal

Versorgungsspannung 24 V AC/DC
Ansteuerung 2-Punkt, Kabelanschluß
zwei fest eingestellte Hilfsschalter (bei 8° und 83° Öffnungswinkel)

Datenblatt

SAF1.08Sx/12

Drehmoment 8 Nm,
Laufzeit Motor 60 s nominal, Feder 21 s nominal

Versorgungsspannung 230 V AC
Ansteuerung 2-Punkt, Kabelanschluß
zwei fest eingestellte Hilfsschalter (bei 8° und 83° Öffnungswinkel)

Datenblatt

Security Fire 10 und 16 Nm

Die elektrischen Federrücklauf-Stellantriebe der JOVENTA® SECURITY FIRE Baureihe sind speziell für die Motorisierung von Brandschutzklappen entwickelt worden. Nach Anlegen der Versorgungsspannung bringt der Antrieb unter gleichzeitigem Spannen der integrierten Feder die Klappe in die Betriebsstellung (AUF). Bei einer Unterbrechnung der Energieversorgung des Antriebs wird die Klappe durch die gespeicherte Federenergie unverzüglich in die Sicherheitsstellung (ZU) gefahren. Die manuelle Stellungsfixierung vermittels Handkurbel wird bei elektrischem Betrieb des Stellantriebs automatisch aufgehoben. Integrierter Thermosensor für Umgebungstemperatur, Anschlußmöglichkeit für Kanal-Thermosensor.

Montage an Klappenachse: je nach Ausführung integrierter Stahladapter für Vierkantachsen mit Kantenlänge 10, 11, 12 oder 14 mm

SF..1.90..

Drehmoment 16 Nm, Drehwinkel 90 °,
Laufzeit Motor  (AUF) 90…120 s, Feder (ZU) 10 s

Versorgungsspannung 24 V ACDC
Ansteuerung 2-Punkt, Klemmenanschluß innen
2 Hilfsschalter

SF..1.180..

Drehmoment 10 Nm, Drehwinkel 180 °,
Laufzeit Motor  (AUF) 120…150 s, Feder (ZU) 10 s

Versorgungsspannung 24 V AC
Ansteuerung 2-Punkt, Klemmenanschluß innen
2 Hilfsschalter

SF..2.90..

Drehmoment 16 Nm, Drehwinkel 90 °,
Laufzeit Motor  (AUF) 90…120 s, Feder (ZU) 10 s

Versorgungsspannung 230 V AC
Ansteuerung 2-Punkt, Klemmenanschluß innen
2 Hilfsschalter

SF..2.180..

Drehmoment 10 Nm, Drehwinkel 180 °,
Laufzeit Motor  (AUF) 120…150 s, Feder (ZU) 10 s

Versorgungsspannung 230 V AC
Ansteuerung 2-/3-Punkt, Klemmenanschluß innen
2 Hilfsschalter

Security Fire 10 und 16 Nm – SLC-System

Die elektrischen Federrücklauf-Stellantriebe der JOVENTA® SECURITY FIRE Baureihe sind speziell für die Motorisierung von Brandschutzklappen entwickelt worden. Nach Anlegen der Versorgungsspannung bringt der Antrieb unter gleichzeitigem Spannen der integrierten Feder die Klappe in die Betriebsstellung (AUF). Bei einer Unterbrechnung der Energieversorgung des Antriebs wird die Klappe durch die gespeicherte Federenergie unverzüglich in die Sicherheitsstellung (ZU) gefahren. Die manuelle Stellungsfixierung vermittels Handkurbel wird bei elektrischem Betrieb des Stellantriebs automatisch aufgehoben.
Integrierter Thermosensor für Umgebungstemperatur, Anschlußmöglichkeit für Kanal-Thermosensor. Ansteuerung, Überwachung und Spannungsversorgung erfolgen über eine 2-Draht-Leitung ab Modul JSLC-B.


Montage an Klappenachse: je nach Ausführung integrierter Stahladapter für Vierkantachsen mit Kantenlänge 10, 11, 12 oder 14 mm

SF.1.90.SLC

Drehmoment 16 Nm,  Drehwinkel 90 °
Laufzeit Motor 90 s, Feder 10 s

Versorgungsspannung und 2-Punkt-Ansteuerung von SLC-Steuermodul über 2-Draht-Leitung, Klemmenanschluß, Endlagenüberwachung über SLC-Steuermodul

SF.1.180.SLC

Drehmoment 10 Nm,  Drehwinkel 180 °
Laufzeit Motor 120 s, Feder 10 s

Versorgungsspannung und 2-Punkt-Ansteuerung von SLC-Steuermodul über 2-Draht-Leitung, Klemmenanschluß, Endlagenüberwachung über SLC-Steuermodul

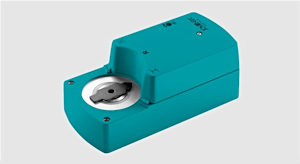

Security Fire – Smoke Entrauchungsklappenantriebe

Die elektrischen Stellantriebe der JOVENTA SECURITY SMOKE BaureiheSE… sind speziell für die Motorisierung von Entrauchungsklappen entwickelt worden. Der Antrieb bringt motorisch die Klappe in die Sicherheitsstellung (Klappe offen). Bei Spannungsunterbrechung wird das Getriebe mechanisch und zuverlässig verriegelt. Somit erfüllt der Antrieb die Forderungen der DIN V 18232 T6. Solange die Versorgungsspannung nicht unterbrochen ist, kann die Klappe mit dem Antrieb durch berechtigte Rettungskräfte (Feuerwehr) motorisch wieder geschlossen werden, um gezielt Gebäudeabschnitte vor Rauchübertritt abzuriegeln.


Montage an Klappenachse: je nach Ausführung integrierter Stahladapter für Vierkantachsen mit Kantenlänge 10, 11, 12 oder 14 mm

SE..1.90..

Drehmoment 40 Nm, Drehwinkel 90 °,
Laufzeit Motor  (AUF/ZU) 60 s

Versorgungsspannung 24 V AC/DC
Ansteuerung 2-Punkt, Klemmenanschluß
2 Hilfsschalter

SE..2.90..

Drehmoment 40 Nm, Drehwinkel 90 °,
Laufzeit Motor  (AUF/ZU) 60 s

Versorgungsspannung 230 V AC
Ansteuerung 2-Punkt, Klemmenanschluß
2 Hilfsschalter

Security Fire – Smoke Entrauchungsklappenantriebe, SLC-System

Die elektrischen Stellantriebe der JOVENTA SECURITY SMOKE Baureihe SE… sind speziell für die Motorisierung von Entrauchungsklappen entwickelt worden. Der Antrieb bringt motorisch die Klappe in die Sicherheitsstellung (Klappe offen). Bei Spannungsunterbrechung wird das Getriebe mechanisch und zuverlässig verriegelt. Somit erfüllt der Antrieb die Forderungen der DIN V 18232 T6. Solange die Versorgungsspannung nicht unterbrochen ist, kann die Klappe mit dem Antrieb durch berechtigte Rettungskräfte (Feuerwehr) motorisch wieder geschlossen werden, um gezielt Gebäudeabschnitte vor Rauchübertritt abzuriegeln. Ansteuerung, Überwachung und Spannungsversorgung erfolgen über eine 2-Draht-Leitung ab Modul JSLC-R.


Montage an Klappenachse: je nach Ausführung integrierter Stahladapter für Vierkantachsen mit Kantenlänge 10, 11, 12 oder 14 mm

SE.1.90.SLC

Drehmoment 40 Nm,  Drehwinkel 90 °
Laufzeit Motor (AUF/ZU) 60 s

Versorgungsspannung und 2-Punkt-Ansteuerung von SLC-Steuermodul über 2-Draht-Leitung, Klemmenanschluß, Endlagenüberwachung über SLC-Steuermodul

Security Fire – Smoke, Sicherheitsantrieb für Entrauchungsklappen mit Entlüftungsfunktion, SLC-System

Die elektrischen Stellantriebe der JOVENTA SECURITY SMOKE BaureiheSE…SLC AKO sind speziell für die Motorisierung von Entrauchungsklappen mit Entlüftungsfunktion entwickelt worden. Im Normalbetrieb (kein Feueralarm) dienen diese Klappen als normale Abluftklappen. Im Alarmfall werden die Klappen motorisch geschlossen, um eine Rauchausbreitung zu verhindern. Solange die Versorgungsspannung nicht unterbrochen ist, kann die Klappe mit dem Antrieb durch berechtigte Rettungskräfte (Feuerwehr) motorisch wieder geöffnet werden, um gezielt Gebäudeabschnitte zu entrauchen. Bei Spannungsunterbrechung führt der Antrieb mit Hilfe des integrierten Akkus den zuletzt erhalten Befehl noch aus und verriegelt dann das Getriebe mechanisch. Somit erfüllt der Antrieb die Forderungen der DIN V 18232 T6. Ansteuerung, Überwachung und Spannungsversorgung erfolgen über eine 2-Draht-Leitung ab Modul JSLC-K.

Montage an Klappenachse: integrierter Stahladapter für Vierkantachsen mit Kantenlänge 12 mm

.SE. 1.90SLC/12 AKO

Drehmoment 52 Nm,  Drehwinkel 360 ° (Endanschläge müssen in Klappe realisiert werden), Laufzeit bis zu
65 s für 90°

Versorgungsspannung und 2-Punkt-Ansteuerung von SLC-Steuermodul über 2-Draht-Leitung, Klemmenanschluß, Endlagenüberwachung über SLC-Steuermodul
