Übersicht über den Sortimentsbereich Kugelventile / Mischer

Kugelventile
Sortimentsbereich

Kugelventile

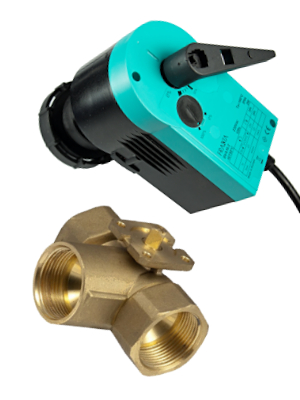

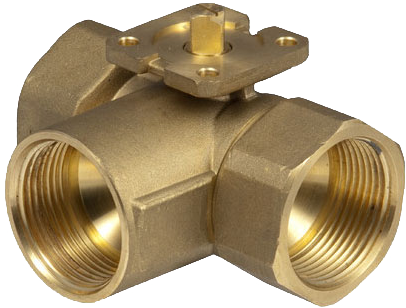

Kugelventile Baureihe RKDN

Bei diesen Kugelventilen handelt es sich um preisgünstige Regelarmaturen für Heizungs- und Klimaanlagen als Alternative zum klassischen Hubventil. Während Kugelhähne früher reine Absperr- oder Umschaltarmaturen waren, können sie heute auch Regelaufgaben übrnehmen. Eine integrierte Blende ermöglicht ähnliche Regelcharakteristiken wie bei einem Hubventil und ein herausragendes Regelverhältnis. Auch im Bezug auf Leckraten sind diese Kugelventile mindestens ebenbürtig. Die Ventile der Baureihe RK verfügen über einen Nenndruck von PN40. Gehäuse und Spindel sind aus Messing DZR, die Kugel aus Messing mit verchromter und polierter Oberfläche. Der Temperaturbereich beträgt -10 … +130 °C. Die Leckrate liegt bei 0,001% vom Kvs-Wert. Die zugehörigen Antriebe werden mit Schnellverschluss direkt auf die Ventile montiert. Es wird keine Montagekonsole benötigt.

Datenblatt

Durchgangsventil DN

RKDN15/2/… DN15

kvs in m³/h

1,0 bis 10 nach Standardbaureihe

Schließdruck in bar Antrieb BVA5..

1,8

Schließdruck in bar Antrieb BVA10..

3,5

RKDN20/2/.. DN20

kvs in m³/h

4,0 bis 10 nach Standardbaureihe

Schließdruck in bar Antrieb BVA5..

1,8

Schließdruck in bar Antrieb BVA10..

3,5

RKDN25/2/.. DN25

kvs in m³/h

6,3 bis 10 nach Standardbaureihe

Schließdruck in bar Antrieb BVA5..

1,8

Schließdruck in bar Antrieb BVA10..

3,5

RKDN32/2/.. DN32

kvs in m³/h

10 bis 25 nach Standardbaureihe

Schließdruck in bar Antrieb BVA5..

1,8 (1,2*)

Schließdruck in bar Antrieb BVA10..

3,5

RKDN40/2/.. DN40

kvs in m³/h

16 bis 40 nach Standardbaureihe

Schließdruck in bar Antrieb BVA5..

1,8 (1,2*)

Schließdruck in bar Antrieb BVA10..

3,5

RKDN50/2/.. DN50

kvs in m³/h

25 bis 63 nach Standardbaureihe

Schließdruck in bar Antrieb BVA5..

1,8 (1,2*)

Schließdruck in bar Antrieb BVA10..

3,5

Dreiwegeventil DN

RKDN15/2/… DN15

kvs in m³/h

1,0 bis 10 nach Standardbaureihe

Schließdruck in bar Antrieb BVA5..

1,8

Schließdruck in bar Antrieb BVA10..

3,5

RKDN20/2/.. DN20

kvs in m³/h

4,0 bis 10 nach Standardbaureihe

Schließdruck in bar Antrieb BVA5..

1,8

Schließdruck in bar Antrieb BVA10..

3,5

RKDN25/2/.. DN25

kvs in m³/h

6,3 bis 10 nach Standardbaureihe

Schließdruck in bar Antrieb BVA5..

1,8

Schließdruck in bar Antrieb BVA10..

3,5

RKDN32/2/.. DN32

kvs in m³/h

10 bis 25 nach Standardbaureihe

Schließdruck in bar Antrieb BVA5..

1,8 (1,2*)

Schließdruck in bar Antrieb BVA10..

3,5

RKDN40/2/.. DN40

kvs in m³/h

16 bis 40 nach Standardbaureihe

Schließdruck in bar Antrieb BVA5..

1,8 (1,2*)

Schließdruck in bar Antrieb BVA10..

3,5

RKDN50/2/.. DN50

kvs in m³/h

25 bis 63 nach Standardbaureihe

Schließdruck in bar Antrieb BVA5..

1,8 (1,2*)

Schließdruck in bar Antrieb BVA10..

3,5
* Werte in Klammern – 3-Wege-Ventil

Antriebe BVA 5

BVA5.1

24V AC/DC,
3-Punkt oder stetig,
Drehmoment 5 Nm

BVA5.2

230V AC,
3-Punkt,
Drehmoment 5 Nm

Antriebe BVA10

BVA10.1

24V AC/DC,
3-Punkt oder stetig,
Drehmoment 10 Nm

BVA10.2

230V AC,
3-Punkt,
Drehmoment 10 Nm

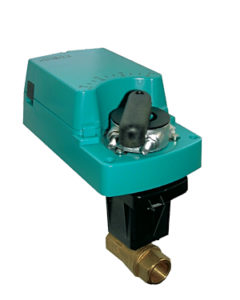

Kugelventile Baureihe VG

Bei diesen Kugelventilen handelt es sich um preisgünstige Regelarmaturen für Heizungs- und Klimaanlagen als Alternative zum klassischen Hubventil. Während Kugelhähne früher reine Absperr- oder Umschaltarmaturen waren, können sie heute auch Regelaufgaben übrnehmen. Eine integrierte Blende ermöglicht ähnliche Regelcharakteristiken wie bei einem Hubventil und ein herausragendes Regelverhältnis. Auch im Bezug auf Leckraten sind diese Kugelventile mindestens ebenbürtig. Die Ventile der Baureihe VG verfügen über einen Nenndruck von PN40. Das Gehäuse ist aus Messing, Kugel und Spindel sind aus Edelstahl. Der Temperaturbereich beträgt -5 … +120 °C. Die Leckrate liegt bei 0,01% vom Kvs-Wert. Zur Montage der Antriebe wird eine Konsole benötigt. Das hat den Vorteil, dass nicht nur die speziellen Kugelventilantriebe, sondern auch JOVENTA-Standard- und Federrücklaufantriebe genutzt werden können.

Datenblatt

Zwei-Wege DN

VG1205A.. DN15/2/..-I

kvs in m³/h

1,0 bis 10 nach Standardbaureihe

Kombination mit JOVENTA-Antrieben und Konsole

  • ZAK1/ 4 Nm
  • ZAK1/ 8 Nm
  • M9000-560 (Federrücklauf 3 Nm)

VG1205B.. DN20/2/..-I

kvs in m³/h

6,3 und 10

Kombination mit JOVENTA-Antrieben und Konsole

  • ZAK1/ 8 Nm
  • M9000-560 (Federrücklauf 8 Nm)

VG1205C.. DN25/2/..-I

kvs in m³/h

6,3 bis 16 nach Standardbaureihe

Kombination mit JOVENTA-Antrieben und Konsole

  • ZAK1/ 8 Nm
  • M9000-560 (Federrücklauf 8 Nm)

VG1205D.. DN32/2/..-I

kvs in m³/h

16 und 25

Kombination mit JOVENTA-Antrieben und Konsole

  • ZAK1/ 8 Nm
  • M9000-560 (Federrücklauf 8 Nm)

VG1205E.. DN40/2/..-I

kvs in m³/h

25 und 40

Kombination mit JOVENTA-Antrieben und Konsole

  • ZAK1/ 8 Nm
  • M9000-560 (Federrücklauf 8 Nm)

VG1205F.. DN50/2/..-I

kvs in m³/h

40 und 63

Kombination mit JOVENTA-Antrieben und Konsole

  • ZAK1/ 16 Nm

Stellantriebe

Passende Standard- und Federrücklaufantriebe aus dem JOVENTA-Sortiment finden Sie im Bereich LUFT anhand der oben angegebenen Drehmomente. Alternativ können Sie auch die unten aufgeführten Kugelventilantriebe zusammen mit der Montagekonsole ZAK2 verwenden.

BAS1, BAS1.S

24V AC/DC,
2-/3-Punkt,
Drehmoment 8 Nm,
.S – 2 Hilfsschalter

BAS2, BAS2.S

230 V AC,
2-/3-Punkt,
Drehmoment 8 Nm
.S – 2 Hilfsschalter

BMS1.1, BMS1.1S

24 V AC/DC,
stetig,
Drehmoment 8 Nm,
.S – 2 Hilfsschalter

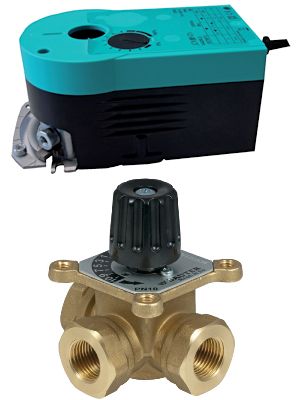

Mischerventile MV

Ein Mischerventil oder Heizungsmischer ist eine preisgünstige Regelarmatur zur Temperaturregelung in Heiz- und Klimakreisläufen. Sie wird anstelle von 3-Wege-Mischventilen eingesetzt. Die Mischerventile der Baureihe MVDN verfügen über ein Messinggehäuse mit Innengewindeanschluss und einen Nenndruck PN10. Der Temperaturbereich von +2 … +120 °C ist typisch für Heizungsarmaturen. Für die Ventile stehen spezielle Antriebe der Baureihe MDA zur Verfügung.

Datenblatt

Bezeichnung DN

MVDN15/3/2.5 DN15

kvs in m³/h

2,5

Schließdruck in kPa mit MDA5

200

Schließdruck in kPa mit MDA10

200

MVDN20/3/6 DN20

kvs in m³/h

6,0

Schließdruck in kPa mit MDA5

200

Schließdruck in kPa mit MDA10

200

MVDN25/3/12 DN25

kvs in m³/h

12

Schließdruck in kPa mit MDA5

200

Schließdruck in kPa mit MDA10

200

MVDN32/3/18 DN32

kvs in m³/h

18

Schließdruck in kPa mit MDA5

200

Schließdruck in kPa mit MDA10

200

MVDN40/3/26 DN40

kvs in m³/h

26

Schließdruck in kPa mit MDA5

100

Schließdruck in kPa mit MDA10

200

MVDN50/3/40 DN50

kvs in m³/h

40

Schließdruck in kPa mit MDA5

100

Schließdruck in kPa mit MDA10

200

Stellantriebe

MDA5.1, MDA10.1

24 V AC/DC,
stetig oder 3-Punkt,
5 Nm, 10 Nm

MDA5.2, MDA10.2

230 V AC,
3-Punkt,
5 Nm, 10 Nm

Zubehör

ZMVA – Aufbausatz
S1.VA250 – 1 Hilfsschalter
S2.VA250 – 2 Hilfsschalter
