Absperrklappen

Übersicht über den Sortimentsbereich Absperrklappen
Sortimentsbereich

Absperrklappen

Absperrklappen

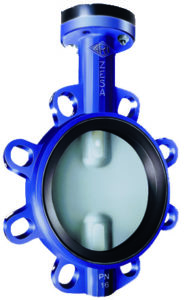

Absperrklappen VFA

Die VFA sind wartungsfreie Zwischenflanschklappen der Druckklasse PN16 im Nenndurchmesserbereich DN25/32 bis DN300. Sie sind für den Einsatz in Kalt- und Kühlwasseranlagen, Heizungsanlagen, für Abwasser, Trinkwasser und Brauchwasser bestimmt. Auf Anfrage sind diese Klappen auch in der Ausführung mit Gewindeaugen lieferbar. Das Gehäuse besteht aus lackiertem Grauguss, die Scheibe bis DN80 aus Edelstahl. Bei größeren Nenndurchmessern ist auch die Scheibe aus Grauguss. Die Dichtung ist eine weichdichtende EPDM-Manschettendichtung. Die Absperrklappen sind im Temperaturbereich von -10 … +130 °C einsetzbar. Zur Verstellung der Klappen steht eine Vielzahl von Antrieben zur Verfügung. Bis Nenndurchmesser DN100 können JOVENTA-Klappenstellantriebe oder der Drehantrieb OM-1 von ARI verwendet werden. Für die größeren Nenndurchmesser stehen ebenfalls entsprechende OM-Antriebe zur Verfügung.

Datenblatt

Absperrklappe VFA bis DN100

VFA25 DN25/32

JOVENTA Standard

16 Nm

JOVENTA Spezial (Schnellläufer)

16 Nm

JOVENTA Federrücklauf 20 Nm (+ Adapter ZB-VFA)

ARI-OM1

VFA40 DN40

JOVENTA Standard

16 Nm

JOVENTA Spezial (Schnellläufer)

16 Nm

JOVENTA Federrücklauf 20 Nm (+ Adapter ZB-VFA)

ARI-OM1

VFA50 DN50

JOVENTA Standard

16 Nm

JOVENTA Spezial (Schnellläufer)

16 Nm

JOVENTA Federrücklauf 20 Nm (+ Adapter ZB-VFA)

ARI-OM1

VFA65 DN65

JOVENTA Standard

24 Nm

JOVENTA Spezial (Schnellläufer)

JOVENTA Federrücklauf 20 Nm (+ Adapter ZB-VFA)

ARI-OM1

VFA80 DN80

JOVENTA Standard

32 Nm

JOVENTA Spezial (Schnellläufer)

JOVENTA Federrücklauf 20 Nm (+ Adapter ZB-VFA)

ARI-OM1

VFA100 DN100

JOVENTA Standard

32 Nm

JOVENTA Spezial (Schnellläufer)

JOVENTA Federrücklauf 20 Nm (+ Adapter ZB-VFA)

ARI-OM1

Absperrklappe VFA bis DN300

VFA125 DN125

ARI-OM2

ARI-OM3

ARI-OM4

VFA150 DN150

ARI-OM2

ARI-OM3

ARI-OM4

VFA200 DN200

ARI-OM2

ARI-OM3

ARI-OM4

VFA250 DN250

ARI-OM2

ARI-OM3

ARI-OM4

VFA300 DN300

ARI-OM2

ARI-OM3

ARI-OM4

Antriebe ARI-OM

OM1-24

24 V AC/DC,
AUF/ZU, Hilfsschalter,
Drehmoment 35 Nm,
Laufzeit 15 s

OM2-24

24 V AC/DC,
AUF/ZU, Hilfsschalter,
Drehmoment 90 Nm,
Laufzeit 15 s

OM3-24

24 V AC/DC,
AUF/ZU, Hilfsschalter,
Drehmoment 150 Nm,
Laufzeit 22 s

OM4-24

24 V AC/DC,
AUF/ZU, Hilfsschalter,
Drehmoment 400 Nm,
Laufzeit 16 s

OM1-230

230 V AC,
AUF/ZU, Hilfsschalter,
Drehmoment 35 Nm,
Laufzeit 13 s

OM2-230

230 V AC,
AUF/ZU, Hilfsschalter,
Drehmoment 90 Nm,
Laufzeit 17 s

OM3-230

230 V AC,
AUF/ZU, Hilfsschalter,
Drehmoment 150 Nm,
Laufzeit 26 s

OM4-230

230 V AC,
AUF/ZU, Hilfsschalter,
Drehmoment 400 Nm,
Laufzeit 18 s
