Übersicht über den Sortimentsbereich Hubventile
Kleinventile KVDN / Kombiventile DKV / Comarventile CVDN / Baureihe RV 113 / Baureihe VG8000 / Baureihe VG9000
 |

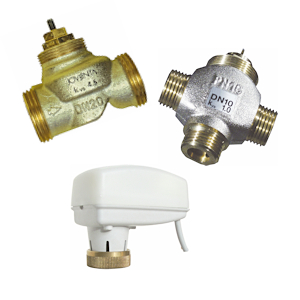

Kleinventile Baureihe KVDN Die Kleinventile der Baureihe KVDN stehen als Durchgangs- und Dreiwegeventil sowie als Dreiwegeventil mit Bypass in den Nenndurchmessern DN 10, DN 15 und DN 20 zur Verfügung. Mit ihrem Temperaturbereich von +2 … +120 °C sind sie prädestiniert für Heizungsapplikationen. Der Nenndruck PN 16 weist sie als hochwertige Bauteile aus. Die Ventilkörper haben Außengewinde zum Anschluss an die Rohrleitung. Als Zubehör sind Gewinde-, Löt- und Klemmringverschraubungen verfügbar. Zur Betätigung sind im Sortiment stetige und AUF/ZU-Antriebe in den Ausführungen elektrothermisch und elektromechanisch vorhanden. Datenblatt 2-Wege 3-Wege-/Bypass 2-way 3-way/bypass   |
|||
| Durchgangsventil |
Dreiwegeventil | Dreiwege mit Bypass | Nennweite – Außengewinde |
Kvs in m3/h |
|
KVDN10/2/0.16 |
DN10 – G1/2B | 0,16 | ||
|
KVDN10/2/0.4 |
KVDN10/3/0.4 | KVDN10/3B/0.4 | DN10 – G1/2B | 0,4 |
|
KVDN10/2/0.63 |
KVDN10/3/0.63 | KVDN10/3B/0.63 | DN10 – G1/2B | 0,63 |
|
KVDN10/2/1.0 |
KVDN10/3/1.0 | KVDN10/3B/1.0 | DN10 – G1/2B | 1,0 |
|
KVDN10/2/1.6 |
KVDN10/3/1.6 | KVDN10/3B/1.6 | DN10 – G1/2B | 1,6 |
|
KVDN15/2/2.5 |
KVDN15/3/2.5 | KVDN15/3B/2.5 | DN15 – G3/4B | 2,5 |
|
KVDN15/2/3.5 |
KVDN15/3/4.0 | KVDN15/3B/4.0 | DN15 – G3/4B | 4,0 (3,5*) |
|
KVDN20/2/4.5 |
KVDN20/3/5.0 | KVDN20/3B/5.0 | DN20 – GB |
5,0 (4,5*) * Durchgangsventil |
|
Elektrothermische Antriebe |
||||
|
VA115.1 |
VA115.2 230V AC, 2-Punkt Laufzeit 3,5 min, Hub 4,5 mm, Stellkraft 115 N |
VA115.1M 24 V AC, 0…10 V DC Laufzeit 4,5 min, Hub 4,5 mm, Stellkraft 115 N |
Datenblatt VA115_d VA115_e |
|
| Elektromechanische Antriebe | ||||
|
VA120.1 |
VA120.2 230 V AC, 3-Punkt, Laufzeit 50 s, Hub max. 6,3 mm, Stellkraft 120 N |
VA120.1M 24 V AC/DC, 0…10 V DC, Laufzeit 50 s, Hub max. 6,3 mm, Stellkraft 120 N |
DatenblattVA120_dVA120_e |
|
 |

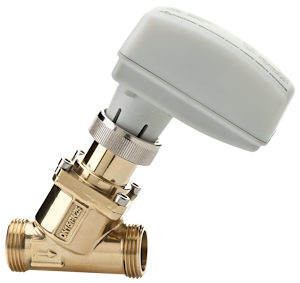

Abgleich- und Regelventil DKV (druckunabhängig) Dieses Durchgangsventil ist für Heizungs-, Klima- und Kälteanlagen konzipiert. Es sorgt für modulierende bzw. AUF/ZU-Regelung mit voller Ventilautorität, unabhängig von eventuellen Schwankungen im Differenzdruck des Systems. Das Frakta DKV kombiniert einen von außen einstellbaren dynamischen Volumenstromregler mit einem Differenzdruckregler und einem modulierenden Regelventil mit voller Ventilautorität. Das Ventil macht es einfach, eine 100%-ige Regelung des Wasser-Volumenstroms im Gebäude zu erreichen und sorgt für maximalen Komfort bei gleichzeitig verringertem Energieverbrauch. Ein weiterer Vorteil: Es ist keine zusätzliche Regelung oder Abgleich erforderlich, wenn das System erweitert wird oder die Auslegungsdaten verändert werden. Datenblatt dkv_d dkv_e |
||||
| Mit Außengewinde DN | Typ |
Mit Außengewinde und Druckmessnippel | Durchfluss ( l/h ) |
Anschlussgewinde (EN ISO 228-1in Zoll) |
Hub ( mm ) |
Stellantrieb |
| DN10 DKV10-1-A |
DN10 DKV10-1-AM |
30 – 200 | G 1/2 | 2,5 | VA120.. |
| DN10 DKV10-2-A |
DN10 DKV10-2-AM |
65 – 370 | G 1/2 | 5,0 | VA120.. |
| DN15 DKV15-1-A |
DN15 DKV15-1-AM |
30 – 200 | G 3/4 | 2,5 | VA120 |
| DN15 DKV15-2-A |
DN15 DKV15-2-AM |
65 – 370 | G 3/4 | 5,0 | VA120.. |
| DN15 DKV15-3-A |
DN15 DKV15-3-AM |
100 – 575 | G 3/4 | 2,5 | VA120.. |
| DN15 DKV15-4-A |
DN15 DKV15-4-AM |
220 – 1330 | G 3/4 | 5,0 | VA120.. |
| DN20 DKV20-1-A |
DN20 DKV20-1-AM |
100 – 575 | G 1 | 2,5 | VA120.. |
| DN20 DKV20-2-A |
DN20 DKV20-2-AM |
220 – 1330 | G 1 | 5,0 | VA120.. |
| DN20 DKV20-3-A |
DN20 DKV20-3-AM |
300 – 1800 | G 1 | 5,5 | VA120.. |
| DN25 DKV25-1-A |
DN25 DKV25-1-AM |
280 – 1800 | G 1-1/4 | 5,5 | VA120.. |
| DN25 DKV25-2-A |
DN25 DKV25-2-AM |
600 – 3609 | G 1-1/4 | 5,5 | VA120.. |
| DN32 DKV32-1-A |
DN32 DKV32-1-AM |
550 – 4001 | G 1-1/2 | 5,5 | VA120.. |
| Mit Innengewinde DN | Typ |
Mit Innengewinde und Druckmessnippel | Durchfluss ( l/h ) |
Anschlussgewinde (EN ISO 228-1in Zoll) |
Hub ( mm ) |
Stellantrieb |
| DN15 DKV15-1-I | DN15 DKV15-1-IM |
30 – 200 | G 1/2 | 2,5 | VA120.. |
| DN15 DKV15-2-I | DN15 DKV15-2-IM |
65 – 370 | G 1/2 | 5,0 | VA120.. |
| DN15 DKV15-3-I | DN15 DKV15-3-IM |
100 – 575 | G 1/2 | 2,5 | VA120.. |
| DN15 DKV15-4-I | DN15 DKV15-4-IM |
220 – 1330 | G 1/2 | 5,0 | VA120.. |
| DN20 DKV20-1-I | DN20 DKV20-1-IM |
100 – 575 | G 3/4 | 2,5 | VA120.. |
| DN20 DKV20-2-I | DN20 DKV20-2-IM |
220 – 1330 | G 3/4 | 5,0 | VA120.. |
| DN20 DKV20-3-I | DN20 DKV20-3-IM |
300 – 1800 | G 3/4 | 5,5 | VA120.. |
| DN25 DKV25-1-I | DN25 DKV25-1-IM |
280 – 1800 | G 1 | 5,5 | VA120.. |
| DN25 DKV25-2-I | DN25 DKV25-2-IM |
600 – 3609 | G 1 | 5,5 | VA120.. |
| DN32 DKV32-1-I | DN32 DKV32-1-IM |
550 – 4001 | G 1-1/4 | 5,5 | VA120.. |
| DN40 / DN50 mit Innengewinde und Druckmessnippel | Durchfluss ( l/h ) |
Anschlussgewinde (EN ISO 228-1in Zoll) |
Hub ( mm ) |
Stellantrieb | |
| DN40 DKV40-I | 1370 – 9500 | G 1-1/2 | 15 | VA500.1F | |
| DN50 DKV50-I | 1400 – 11500 | G 2 | 15 | VA500.1F | |
| Stellantriebe | |||||
| VA120.1 24 V AC/DC, 3-Punkt, Laufzeit 50 s, Hub max. 6,3 mm Stellkraft 120N |
VA120.2 230 V AC, 3-Punkt, Laufzeit 50 s, Hub max. 6,3 mm Stellkraft 120N |
VA120.1M 24 V AC/DC, stetig, Laufzeit 50 s, Hub max. 6,3 mm Stellkraft 120N |
VA500.1F 24 V AC/DC, 3-Punkt und stetig, Laufzeit 7,5 s oder 15 s Hub 8 … 20 mm Stellkraft 500N |
|
|
| Datenblatt VA120_d |
Datenblatt VA120_e |
DatenblattVA5001F_d |
Datenblatt VA5001F_e |
 |
Baureihe COMAR CVDN Die COMAR-Ventile sind kompakte 2- und 3-Wege-Regelarmaturen mit Außengewindeanschluss oder Flansch. Für das Außengewinde gibt es normale und Schweißverschraubungen. Die Innengarnitur ist aus hochwertigem Edelstahl und garantiert zusammen mit den Dichtungsmaterialien und der Stopfbuchse einen wartungsfreien zuverlässigen Langzeitbetrieb. Die Ventilkennlinie ist auf thermodynamische Prozesse optimiert. Damit eignen sich diese Ventile sehr gut für exakte Regelungen in Heizungs-, Klima- und Kühlanlagen. Die äußerst geringe Leckrate im geschlossenen Zustand und die Regeleigenschaften minimieren Energieverluste in der jeweiligen Anlage. Datenblatt comar_d comar_e |
||||
| Gewinde- verschraubung |
Schweiß- verschraubung |
mit Flansch | DN | Kvs m3/h |
Rohr- gewinde |
| 2-Wege-Ventile | |||||
| CVDN15/2/0.16/T | CVDN15/2/0.16/W | CVDN15/2/0.16/F | DN15 | 0,16 | 1/2″ |
| CVDN15/2/0.25/T | CVDN15/2/0.25/W | CVDN15/2/0.25/F | DN15 | 0,25 | 1/2″ |
| CVDN15/2/0.4/T | CVDN15/2/0.4/W | CVDN15/2/0.4/F | DN15 | 0,40 | 1/2″ |
| CVDN15/2/0.63/T | CVDN15/2/0.63/W | CVDN15/2/0.63/F | DN15 | 0,63 | 1/2″ |
| CVDN15/2/1.0/T | CVDN15/2/1.0/W | CVDN15/2/1.0/F | DN15 | 1,0 | 1/2″ |
| CVDN15/2/1.6/T | CVDN15/2/1.6/W | CVDN15/2/1.6/F | DN15 | 1,6 | 1/2″ |
| CVDN15/2/2.5/T | CVDN15/2/2.5/W | CVDN15/2/2.5/F | DN15 | 2,5 | 1/2″ |
| CVDN15/2/4.0/T | CVDN15/2/4.0/W | CVDN15/2/4.0/F | DN15 | 4,0 | 1/2″ |
| CVDN20/2/6.3/T | CVDN20/2/6.3/W | CVDN20/2/6.3/F | DN20 | 6,3 | 3/4″ |
| CVDN25/2/10/T | CVDN25/2/10/W | CVDN25/2/10/F | DN25 | 10 | 1″ |
| CVDN32/2/16/T | CVDN32/2/16/W | CVDN32/2/16/F | DN32 | 16 | 1-1/4″ |
| CVDN40/2/25/T | CVDN40/2/25/W | CVDN40/2/25/F | DN40 | 25 | 1-1/2″ |
| 3-Wege-Ventile | |||||
| CVDN15/3/0.25/T | CVDN15/3/0.25/W | CVDN15/3/0.25/F | DN15 | 0,25 | 1/2″ |
| CVDN15/3/0.4/T | CVDN15/3/0.4/W | CVDN15/3/0.4/F | DN15 | 0,40 | 1/2″ |
| CVDN15/3/0.63/T | CVDN15/3/0.63/W | CVDN15/3/0.63/F | DN15 | 0,63 | 1/2″ |
| CVDN15/3/1.0/T | CVDN15/3/1.0/W | CVDN15/3/1.0/F | DN15 | 1,0 | 1/2″ |
| CVDN15/3/1.6/T | CVDN15/3/1.6/W | CVDN15/3/1.6/F | DN15 | 1,6 | 1/2″ |
| CVDN15/3/2.5/T | CVDN15/3/2.5/W | CVDN15/3/2.5/F | DN15 | 2,5 | 1/2″ |
| CVDN15/3/4.0/T | CVDN15/3/4.0/W | CVDN15/3/4.0/F | DN15 | 4,0 | 1/2″ |
| CVDN20/3/6.3/T | CVDN20/3/6.3/W | CVDN20/3/6.3/F | DN20 | 6,3 | 3/4″ |
| CVDN25/3/10/T | CVDN25/3/10/W | CVDN25/3/10/F | DN25 | 10 | 1″ |
| CVDN32/3/16/T | CVDN32/3/16/W | CVDN32/3/16/F | DN32 | 16 | 1-1/4″ |
| CVDN40/3/25/T | CVDN40/3/25/W | CVDN40/3/25/F | DN40 | 25 | 1-1/2″ |
| Stellantriebe | |||
| VA250.1 24 V AC/DC, stetig oder 3-Punkt, Laufzeit wählbar, Hub 5,5 mm, Stellkraft 250N |
VA250.2 230 V AC, 2-/3-Punkt, Laufzeit wählbar, Hub 5,5 mm, Stellkraft 250N |
VA500C.1 24 V AC/DC, stetig oder 3-Punkt, Laufzeit wählbar, Hub 5,5 mm, Stellkraft 500N |
VA500C.2 230 V AC, 2-/3-Punkt, Laufzeit wählbar, Hub 5,5 mm, Stellkraft 500N |
Datenblatt/Datasheet va250.1 |
Datenblatt/Datasheetva250.2 |
Datenblatt/Datasheetva500C.1 |
Datenblatt/Datasheetva500C.2 |
 |

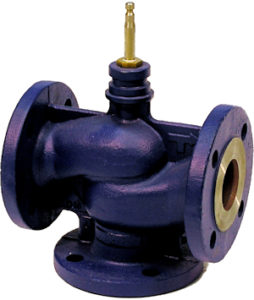

Baureihe RV 113 R/M Die Baureihe RV 113 vereint Zwei- und Drei-Wege-Ventile mit Nenndruck PN 16 und Flanschanschluss. PN25-Ventile sind auf Anfrage lieferbar. Die M-Ausführung sind “normale” Drei-Wege-Ventile, die mit einem optionalen Blindflansch-Set zu Zwei-Wege-Ventilen umgebaut werden können. Bei der R-Ausführung handelt es sich um fertige druckentlastete Zwei-Wege-Ventile. Die Druckentlastung hat den Vorteil, dass immer der maximal mit dem Stellantrieb erzielbare Schließdruck gewährleistet ist, unabhängig vom Druckabfall über dem Ventil. Die hochwertige Innengarnitur aus rostfreiem Stahl und die verwendeten Dichtungsmaterialien garantieren einen zuverlässige wartungsfreien Langzeitbetrieb bei sehr geringer Leckrate. Durch die auf thermodynamische Prozesse optimierte Kennlinie eignen sich die Ventile vor allem für Heizungs- und Klimaanwendungen. Die Drei-Wege-Ventile sind als Misch- oder Verteilventil einsetzbar. Datenblatt rv113_d rv113_e |
|||
| Zwei-Wege-Ventil (druckentlastet) | ||||
| Bezeichnung | DN | kvs in m3/h | Hub in mm | Schließdruck in kPa mit Antrieb VA2500.1L |
| RV113R- 16/050 | 50 | 40 | 20 | 1600 |
| RV113R- 16/065 | 65 | 63 | 20 | 1600 |
| RV113R- 16/080 | 80 | 100 | 20 | 1600 |
| RV113R- 16/100 | 100 | 160 | 40 | 1600 |
| RV113R- 16/125 | 125 | 250 | 40 | 1600 |
| RV113R- 16/150 | 150 | 360 | 40 | 1600 |
| Drei-Wege-Ventil | ||||
| RV113M- 16/050 | 50 | 40 | 20 | 940 |
| RV113M- 16/065 | 65 | 63 | 20 | 570 |
| RV113M- 16/080 | 80 | 100 | 20 | 380 |
| RV113M- 16/100 | 100 | 160 | 40 | 220 |
| RV113M- 16/125 | 125 | 250 | 40 | 140 |
| RV113M- 16/150 | 150 | 360 | 40 | 100 |
| Mit dem zum jeweiligen Nenndurchmesser passenden Blindflansch-Set können die Drei-Wege-Ventile zu Zwei-Wege-Ventilen umgebaut werden. | ||||
| Ventilantrieb | ||||
| VA2500.1L 24 V AC/DC, stetig o. 3-Punkt, (mit optionalem Modul ZVA2 Versorgung 230 V AC, Ansteuerung 3-Punkt), Stellkraft 2500 N, automatische Anpassung an Ventilhub |
Datenblattva25001l_dva25001l_e |
|||
 |

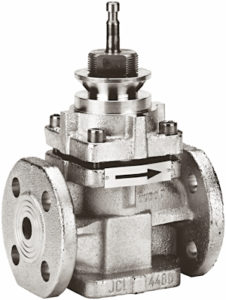

Baureihe VG8000 Die Baureihe umfasst Flanschventile in Zwei- und Drei-Wege-Ausführung mit Nenndruck PN16 und Nenndurchmessern von DN15 bis DN150. Die Ventile sind zur Durchflussregelung von Wasser und Wasserdampf gedacht. Andere Medien sind möglich, sollten aber im Einzelfall mit dem Hersteller abgestimmt werden. Das Gehäuse besteht aus Sphäroguss und ist zum Schutz vor Korrosion verzinkt. Die Innengarnitur besteht aus rostfreiem Stahl. Der Kegelsitz ist nach einem speziellen Patent aufgeschweißt. Diese Eigenschaften garantieren einen zuverlässigen Langzeitbetrieb bei hoher Regelgüte und geringer Leckrate. Die Drei-Wege-Ventile sind auch als Verteilventil lieferbar (bei Bestellung bitte angeben).Datenblatt vg8000_d vg8000_e |
|||
| Bezeichnung DN |
kvs in m3/h | Schließdruck in kPa Antrieb VA1000 |
Schließdruck in kPa Antrieb VA2500 |
Schließdruck in kPa Antrieb VFA2000 |
| Zwei-Wege-Ventil | ||||
| VG82AxS1N DN15 |
0,1 bis 4 (nach Standard-Baureihe) | 1600 | — | — |
| VG82B1S1N DN20 | 6,3 | 1600 | 1600 | 1600 |
| VG82C1S1N DN25 | 10 | 1570 | 1600 | 1600 |
| VG82D1S1N DN32 |
16 | 770 | 1600 | 1600 |
| VG82E1S1N DN40 |
25 | 440 | 1600 | 1600 |
| VG82F1S1N DN50 |
40 | — | 1080 | 800 |
| VG82G1S1N DN65 |
63 | — | 830 | 630 |
| VG82H1S1N DN80 |
100 | — | 390 | 380 |
| VG82J1S1N DN100 |
160 | — | 230 | 160 |
| VG82K1S1N DN125 |
250 | — | 140 | 90 |
| VG82L1S1N DN150 |
350 | — | 75 | 40 |
| Drei-Wege-Ventil | ||||
| VG88AxS1N DN15 |
0,25 bis 4 (nach Standard-Baureihe) | 1600 | — | — |
| VG88B1S1N DN20 | 6,3 | 1600 | 1600 | 1600 |
| VG88C1S1N DN25 | 10 | 1570 | 1600 | 1600 |
| VG88D1S1N DN32 |
16 | 770 | 1600 | 1600 |
| VG88E1S1N DN40 |
25 | 440 | 1600 | 1600 |
| VG88F1S1N DN50 |
40 | — | 1080 | 800 |
| VG88G1S1N DN65 |
63 | — | 830 | 630 |
| VG88H1S1N DN80 |
100 | — | 390 | 380 |
| VG88J1S1N DN100 |
160 | — | 230 | 160 |
| VG88K1S1N DN125 |
250 | — | 140 | 90 |
| VG88L1S1N DN150 |
350 | — | 75 | 40 |
| Ventilantriebe | |||
| VA1000.1 24 V AC, 3-Punkt, Stellkraft 1000 N, Stellzeit 6s/mmVA1000.2 230 V AC, 3-Punkt, Stellkraft 1000 N, Stellzeit 6s/mm |
VA1000.1M 24 V AC, stetig, Stellkraft 1000 N, Stellzeit 6s/mm |
VA2500.1 24 V AC/DC, stetig o. 3-Punkt, (mit optionalem Modul ZVA2 Versorgung 230 V AC, Ansteuerung 3-Punkt), Stellkraft 2500 N, automatische Anpassung an Ventilhub |
VFA2000.1E/A Federrücklaufantrieb, E – Spindel mit Feder einfahrend, A – Spindel mit Feder ausfahrend, 24 V AC/DC, stetig o. 3-Punkt, (mit optionalem Modul ZVA2 Versorgung 230 V AC, Ansteuerung 3-Punkt), Stellkraft 2000 N, automatische Anpassung an Ventilhub |
| Datenblatt va1000_d va1000_e |
Datenblatt va2500_d va2500_e |
Datenblattvfa2000_dvfa2000_e |
|
 |

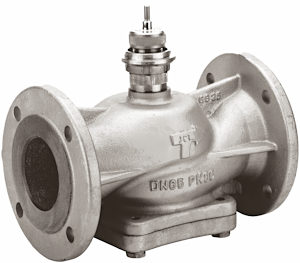

Baureihe VG9000 Die Baureihe umfasst Flanschventile in Zwei- und Drei-Wege-Ausführung mit Nenndruck PN6 und Nenndurchmessern von DN15 bis DN100. Die Ventile sind zur Durchflussregelung von Wasser und Glükollösungen gedacht. Andere Medien sind möglich, sollten aber im Einzelfall mit dem Hersteller abgestimmt werden. Das Gehäuse besteht aus Grauguss und ist zum Schutz vor Korrosion lackiert. Die Spindel besteht aus rostfreiem Stahl, der Kegel aus Messing mit weichem Sitz. Diese Eigenschaften garantieren einen zuverlässigen Langzeitbetrieb bei hoher Regelgüte und geringer Leckrate.Datenblatt vg9000_d vg9000_e |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Ventilantriebe | |||
| VA1000.1 24 V AC, 3-Punkt, Stellkraft 1000 N, Stellzeit 6s/mmVA1000.2 230 V AC, 3-Punkt, Stellkraft 1000 N, Stellzeit 6s/mm |
VA1000.1M 24 V AC, stetig, Stellkraft 1000 N, Stellzeit 6s/mm |
VA2500.1 24 V AC/DC, stetig o. 3-Punkt, (mit optionalem Modul ZVA2 Versorgung 230 V AC, Ansteuerung 3-Punkt), Stellkraft 2500 N, automatische Anpassung an Ventilhub |
VFA2000.1E/A Federrücklaufantrieb, E – Spindel mit Feder einfahrend, A – Spindel mit Feder ausfahrend, 24 V AC/DC, stetig o. 3-Punkt, (mit optionalem Modul ZVA2 Versorgung 230 V AC, Ansteuerung 3-Punkt), Stellkraft 2000 N, automatische Anpassung an Ventilhub |
| Datenblatt va1000_d va1000_e |
Datenblatt va2500_d va2500_e |
Datenblattvfa2000_dvfa2000_e |
|
