Übersicht über das Zubehör zu Klappenstellantrieben
 |

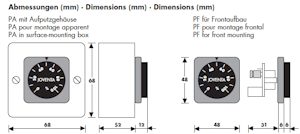

Stellungsgeber PA – PF
Die Stellungsgeber dienen der Fernverstellung per Hand von stetigen Stellantrieben. Sie stehen in der Ausführungen für Fronttafeleinbau sowie im Aufputzgehäuse IP 54 zur Verfügung. Die Spannungsversorgung ist mit 24 V AC/DC oder über einen geeigneten Klappenstellantrieb möglich. |
|
| PA Stellungsgeber im Aufputzgehäuse IP 54 zur Handfernverstellung von stetigen Klappenstellantrieben, Skala 0 … 100 % (Klappenöffnung) |
Versorgungspannung 24 V AC/DC oder von geeignetem Stellantrieb, Stellsignal 0(2) … 10 V DC (Verstellung über internen Jumper) für 0 … 100 % Klappenöffnung |
Datenblatt / Datasheet pa_pf |
| PF Stellungsgeber für Fronttafeleinbau zur Handfernverstellung von stetigen Klappenstellantrieben, Skala 0 … 100 % (Klappenöffnung) |
Versorgungspannung 24 V AC/DC oder von geeignetem Stellantrieb, Stellsignal 0(2) … 10 V DC (Verstellung über internen Jumper) für 0 … 100 % Klappenöffnung |
Datenblatt / Datasheet pa_pf |
 |

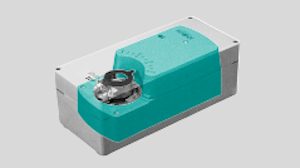

Schutzgehäuse IP 65 ZGF – ZGS Schutzgehäuse IP 65 für die Stellantriebe der Standardbaureihe (ZGS) und Federrücklaufantriebe 16 Nm (ZGF). Die Verwendung der Schutzgehäuse wird empfohlen, wenn die Antriebe im Außenbereich verwendet werden. Bei der Bestellung muß der Durchmesser der Klappenachse angegeben werden, da die Achsdurchführungen so abgedichtet sein müssen, daß die Schutzart IP 65 gewährleistet ist. |
|
| ZGF Schutzgehäuse IP 65 für Federrücklaufantriebe JOVENTA mit Drehmoment 16 Nm |
Die Schutzgehäuse stehen für Klappenachsdurchmesser 12, 16, 18 und 20 mm zur Verfügung. Bitte bei der Bestellung angeben. | Datenblatt / Datasheet zgf_zgs |
| ZGS Schutzgehäuse IP 65 für JOVENTA-Stellantriebe der Baureihe Standard |
Die Schutzgehäuse stehen für Klappenachsdurchmesser 12, 16, 18 und 20 mm zur Verfügung. Bitte bei der Bestellung angeben. | Datenblatt / Datasheet zgf_zgs |
 |

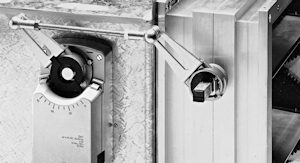

Zubehör für Gestängebetätigung ZK Das Zubehör für Gestängebetätigung wird benötigt, wenn der Klappenstellantrieb nicht direkt auf der Klappenachse montiert werden kann. Der komplette Satz besteht aus dem Hebel für die Klappenachse, zwei Kugelgelenken, dem Hebel für den Klemmbock des Klappenstellantriebs und einem kurzen Achsstück zum Einstecken in den Klemmbock des Antriebs. Bis auf das Achsstück gibt es die Teile auch einzeln. |
|
| ZK Komplettsatz Zubehör für Gestängebetätigung |
Datenblatt / Datasheet zk |
|
| ZKA Klappenhebel inkl. Adapterteil für die Befestigung an der Klappenblattachse |
||
| ZKH Hebel inkl. Zentrierbolzen für die Befestigung am Adapter des Stellantriebes |
||
| ZKG Zwei Kugelgelenke für die Befestiung auf ZKA und ZKH. Zwei Muttern M8 zur Sicherung der Gewindestange |
||
