Übersicht über die JOVENTA-Stellantriebe mit Federrücklauf

Springback 3 Nm / Springback 8 Nm / Springback 16 Nm / Springback 20 Nm

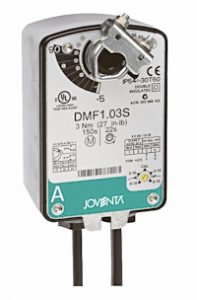

Federrücklaufantrieb JOVENTA 3 Nm Springback 3 Nm

Die elektrischen Federrücklauf-Stellantriebe der JOVENTA® SPRINGBACK Baureihen sind speziell für die Motorisierung von Sicherheitsklappen (Frostschutz) in Klimaanlagen sowie für Rauchklappen und Dichtklappen mit Sicherheitsfunktion entwickelt worden. Beim Anlegen der Steuerspannung bringt der Stellantrieb unter gleichzeitiger Spannung der integrierten Feder die Klappe in die Betriebsstellung.Bei Spannungsabschaltung oder -ausfall fährt der Antrieb mit Hilfe der Feder in die Ausgangsstellung (Sicherheitsstellung) zurück.
Universal-Adapter für: Rundachsen 6…12 mm Ø und Vierkantachsen
6…8 mm SW
sowie Mindestachslänge 20 mm (Klemmbock unter dem Antrieb, sonst 84 mm).

DAF1.03
Drehmoment 3 Nm, Klappen bis 0,6 m2
Laufzeit Motor 60 s, Feder 12…17 s
Versorgungsspannung 24 V AC
Ansteuerung 2-Punkt, Kabelanschluß
keine Hilfsschalter
Datenblatt

dxf03-s-z_d

dxf03-s-z_e

DAF1.03S
Drehmoment 3 Nm, Klappen bis 0,6 m2
Laufzeit Motor 60 s, Feder 12…17 s
Versorgungsspannung 24 V AC
Ansteuerung 2-Punkt, Kabelanschluß
1 Hilfsschalter
DBF1.03
Drehmoment 3 Nm, Klappen bis 0,6 m2
Laufzeit Motor 150 s, Feder 12…17 s
Versorgungsspannung 24 V AC
Ansteuerung 2-/3-Punkt, Kabelanschluß
keine Hilfsschalter
DBF1.03S
Drehmoment 3 Nm, Klappen bis 0,6 m2
Laufzeit Motor 150 s, Feder 12…17 s
Versorgungsspannung 24 V AC
Ansteuerung 2-/3-Punkt, Kabelanschluß
1 Hilfsschalter
DBF1.03Z
Drehmoment 3 Nm, Klappen bis 0,6 m2
Laufzeit Motor 90 s, Feder 12…17 s
Versorgungsspannung 24 V AC
Ansteuerung 2-/3-Punkt, Schnellläufer, Kabelanschluß
keine Hilfsschalter
DBF1.03SZ
Drehmoment 3 Nm, Klappen bis 0,6 m2
Laufzeit Motor 90 s, Feder 12…17 s
Versorgungsspannung 24 V AC
Ansteuerung 2-/3-Punkt, Schnellläufer, Kabelanschluß
1 Hilfsschalter
DMF1.03
Drehmoment 3 Nm, Klappen bis 0,6 m2
Laufzeit Motor 150 s, Feder 12…17 s
Versorgungsspannung 24 V AC
Ansteuerung 0(2)…10 V DC, Kabelanschluß
keine Hilfsschalter
DMF1.03S
Drehmoment 3 Nm, Klappen bis 0,6 m2
Laufzeit Motor 150 s, Feder 12…17 s
Versorgungsspannung 24 V AC
Ansteuerung 0(2)…10 V DC, Kabelanschluß
1 Hilfsschalter
DMF1.03Z
Drehmoment 3 Nm, Klappen bis 0,6 m2
Laufzeit Motor 90 s, Feder 12…17 s
Versorgungsspannung 24 V AC
Ansteuerung 0(2)…10 V DC, Schnellläufer, Kabelanschluß
keine Hilfsschalter
DMF1.03SZ
Drehmoment 3 Nm, Klappen bis 0,6 m2
Laufzeit Motor 90 s, Feder 12…17 s
Versorgungsspannung 24 V AC
Ansteuerung 0(2)…10 V DC, Schnellläufer, Kabelanschluß
1 Hilfsschalter
DAF2.03
Drehmoment 3 Nm, Klappen bis 0,6 m2
Laufzeit Motor 60 s, Feder 12…17 s
Versorgungsspannung 230 V AC
Ansteuerung 2-Punkt, Kabelanschluß
keine Hilfsschalter
DAF2.03S
Drehmoment 3 Nm, Klappen bis 0,6 m2
Laufzeit Motor 60 s, Feder 12…17 s
Versorgungsspannung 230 V AC
Ansteuerung 2-Punkt, Kabelanschluß
1 Hilfsschalter
DAF2.03Z
Drehmoment 3 Nm, Klappen bis 0,6 m2
Laufzeit Motor 27 s, Feder 12…17 s
Versorgungsspannung 230 V AC
Ansteuerung 2-Punkt, Schnellläufer, Kabelanschluß
keine Hilfsschalter
DAF2.03SZ
Drehmoment 3 Nm, Klappen bis 0,6 m2
Laufzeit Motor 27 s, Feder 12…17 s
Versorgungsspannung 230 V AC
Ansteuerung 2-Punkt, Schnellläufer, Kabelanschluß
1 Hilfsschalter

Federrücklaufantrieb 8 Nm Springback 8 Nm

Die elektrischen Federrücklauf-Stellantriebe der JOVENTA® SPRINGBACK Baureihen sind speziell für die Motorisierung von Sicherheitsklappen (Frostschutz) in Klimaanlagen sowie für Rauchklappen und Dichtklappen mit Sicherheitsfunktion entwickelt worden. Beim Anlegen der Steuerspannung bringt der Stellantrieb unter gleichzeitiger Spannung der integrierten Feder die Klappe in die Betriebsstellung.Bei Spannungsabschaltung oder -ausfall fährt der Antrieb mit Hilfe der Feder in die Ausgangsstellung (Sicherheitsstellung) zurück.
Universal-Adapter für: Rundachsen 8…16 mm Ø und Vierkantachsen
6…12 mm SW sowie Mindestachslänge 20 mm (Klemmbock unter dem Antrieb, sonst
84 mm).

DAF1.08N
Drehmoment 8 Nm, Klappen bis 2 m2
Laufzeit Motor 60 s, Feder 13…26 s
Versorgungsspannung 24 V AC
Ansteuerung 2-Punkt, Kabelanschluß
keine Hilfsschalter
Datenblatt
daf108_d
daf108_e
DAF1.08SN
Drehmoment 8 Nm, Klappen bis 2 m2
Laufzeit Motor 60 s, Feder 13…26 s
Versorgungsspannung 24 V AC
Ansteuerung 2-Punkt, Kabelanschluß
2 Hilfsschalter
DBF1.08N
Drehmoment 8 Nm, Klappen bis 2 m2
Laufzeit Motor 60 s, Feder 13…26 s
Versorgungsspannung 24 V AC
Ansteuerung 2-/3-Punkt, Kabelanschluß
keine Hilfsschalter
Datenblatt
dbf108_d
dbf108_e
DBF1.08SN
Drehmoment 8 Nm, Klappen bis 2 m2
Laufzeit Motor 60 s, Feder 13…26 s
Versorgungsspannung 24 V AC
Ansteuerung 2-/3-Punkt, Kabelanschluß
2 Hilfsschalter
DMF1.08N
Drehmoment 8 Nm, Klappen bis 2 m2
Laufzeit Motor 60 s, Feder 13…26 s
Versorgungsspannung 24 V AC
Ansteuerung 0(2)…10 V DC, Kabelanschluß
keine Hilfsschalter
Datenblatt
dmf108_d
dmf108_e
DMF1.08SN
Drehmoment 8 Nm, Klappen bis 2 m2
Laufzeit Motor 60 s, Feder 13…26 s
Versorgungsspannung 24 V AC
Ansteuerung 0(2)…10 V DC, Kabelanschluß
2 Hilfsschalter
DAF2.08N
Drehmoment 8 Nm, Klappen bis 2 m2
Laufzeit Motor 60 s, Feder 13…26 s
Versorgungsspannung 230 V AC
Ansteuerung 2-Punkt, Kabelanschluß
keine Hilfsschalter
Datenblatt
daf208_d
daf208_e
DAF2.08SN
Drehmoment 8 Nm, Klappen bis 2 m2
Laufzeit Motor 60 s, Feder 13…26 s
Versorgungsspannung 230 V AC
Ansteuerung 2-Punkt, Kabelanschluß
2 Hilfsschalter

JOVENTA Springback Springback 16 Nm

Die elektrischen Federrücklauf-Stellantriebe der JOVENTA® SPRINGBACK Baureihen sind speziell für die Motorisierung von Sicherheitsklappen (Frostschutz) in Klimaanlagen sowie für Rauchklappen und Dichtklappen mit Sicherheitsfunktion entwickelt worden. Beim Anlegen der Steuerspannung bringt der Stellantrieb unter gleichzeitiger Spannung der integrierten Feder die Klappe in die Betriebsstellung.Bei Spannungsabschaltung oder -ausfall fährt der Antrieb mit Hilfe der Feder in die Ausgangsstellung (Sicherheitsstellung) zurück.
Universal-Adapter für: Rundachsen 10…20 mm Ø und Vierkantachsen
10…16 mm SW sowie Mindestachslänge 72 mm.

DA1.F
Drehmoment 16 Nm, Klappen bis 4 m2
Laufzeit Motor 90 s, Feder 10 s
Versorgungsspannung 24 V AC/DC
Ansteuerung 2-Punkt, Klemmenanschluß
keine Hilfsschalter
Datenblatt
da1f_d
da1f_e
DA1.FS
Drehmoment 16 Nm, Klappen bis 4 m2
Laufzeit Motor 90 s, Feder 10 s
Versorgungsspannung 24 V AC/DC
Ansteuerung 2-Punkt, Klemmenanschluß
2 Hilfsschalter
DM1.1F
Drehmoment 16 Nm, Klappen bis 4 m2
Laufzeit Motor 90 s, Feder 10 s
Versorgungsspannung 24 V AC/DC
Ansteuerung 0(2)…10 V DC, Klemmenanschluß
keine Hilfsschalter
Datenblatt
dm11f_d
dm11f_e
DM1.1FS
Drehmoment 16 Nm, Klappen bis 4 m2
Laufzeit Motor 90 s, Feder 10 s
Versorgungsspannung 24 V AC/DC
Ansteuerung 0(2)…10 V DC, Klemmenanschluß
2 Hilfsschalter
DA2.F
Drehmoment 16 Nm, Klappen bis 4 m2
Laufzeit Motor 90 s, Feder 10 s
Versorgungsspannung 230 V AC
Ansteuerung 2-Punkt, Klemmenanschluß
keine Hilfsschalter
Datenblatt
da2f_d
da2f_e
DA2.FS
Drehmoment 16 Nm, Klappen bis 4 m2
Laufzeit Motor 90 s, Feder 10 s
Versorgungsspannung 230 V AC
Ansteuerung 2-Punkt, Kabelanschluß
2 Hilfsschalter

JOVENTA Springback 20 Nm Springback 20 Nm

Die elektrischen Federrücklauf-Stellantriebe der JOVENTA® SPRINGBACK Baureihen sind speziell für die Motorisierung von Sicherheitsklappen (Frostschutz) in Klimaanlagen sowie für Rauchklappen und Dichtklappen mit Sicherheitsfunktion entwickelt worden. Beim Anlegen der Steuerspannung bringt der Stellantrieb unter gleichzeitiger Spannung der integrierten Feder die Klappe in die Betriebsstellung.Bei Spannungsabschaltung oder -ausfall fährt der Antrieb mit Hilfe der Feder in die Ausgangsstellung (Sicherheitsstellung) zurück.
Universal-Adapter für: Rundachsen 12…19 mm Ø und Vierkantachsen
10…14 mm SW sowie Mindestachslänge 80 mm (45 mm mit Klemmbock unter dem Antrieb).

DAF1.20
Drehmoment 20 Nm, Klappen bis 5 m2
Laufzeit Motor 24…57 s, Feder 11…15 s
Versorgungsspannung 24 V AC/DC
Ansteuerung 2-Punkt, Kabelanschluß
keine Hilfsschalter
Datenblatt
daf120_d
daf120_e
DAF1.20S
Drehmoment 20 Nm, Klappen bis 5 m2
Laufzeit Motor 24…57 s, Feder 11…15 s
Versorgungsspannung 24 V AC/DC
Ansteuerung 2-Punkt, Kabelanschluß
2 Hilfsschalter
DBF1.20S
Drehmoment 20 Nm, Klappen bis 5 m2
Laufzeit Motor 24…57 s, Feder 11…15 s
Versorgungsspannung 24 V AC/DC
Ansteuerung 3-Punkt, Kabelanschluß
2 Hilfsschalter
Datenblatt
 dbf120s_d
dbf120s_e
DMF1.20
Drehmoment 20 Nm, Klappen bis 5 m2
Laufzeit Motor 24…57 s, Feder 11…15 s
Versorgungsspannung 24 V AC/DC
Ansteuerung 0(2)…10 V DC, Kabelanschluß
keine Hilfsschalter
Datenblatt
dmf120_d
dmf120_e
DMF1.20S
Drehmoment 20 Nm, Klappen bis 5 m2
Laufzeit Motor 24…57 s, Feder 11…15 s
Versorgungsspannung 24 V AC/DC
Ansteuerung 0(2)…10 V DC, Klemmenanschluß
2 Hilfsschalter
DAF2.20
Drehmoment 20 Nm, Klappen bis 5 m2
Laufzeit Motor 24…57 s, Feder 11…15 s
Versorgungsspannung 230 V AC
Ansteuerung 2-Punkt, Klemmenanschluß
keine Hilfsschalter
Datenblatt
daf220_d
daf220_e
DAF2.20S
Drehmoment 20 Nm, Klappen bis 5 m2
Laufzeit Motor 24…57 s, Feder 11…15 s
Versorgungsspannung 230 V AC
Ansteuerung 2-Punkt, Kabelanschluß
2 Hilfsschalter
